D型旋转接头-滕州市旭康密封机械有限公司

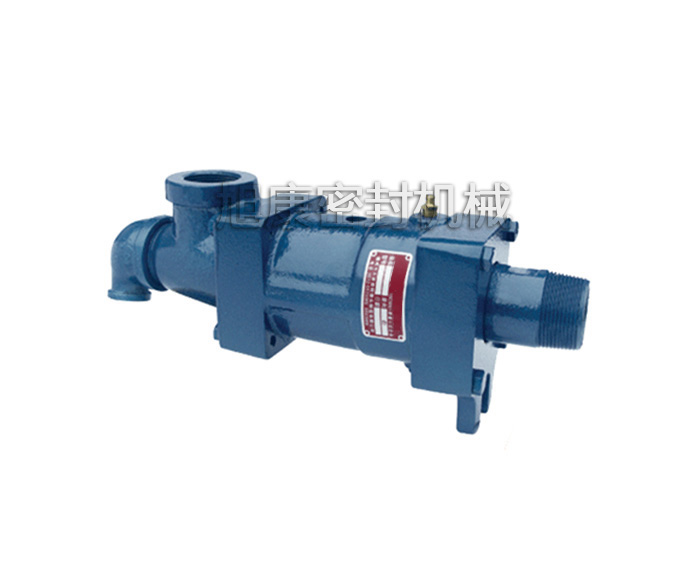

DS-G型旋转接头

产品技术资料：
高转速：500RPM
高温度： 220℃
高压力： 1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

产品参数
服务保障
PDF资料下载

DS-G型旋转接头结构特点：
DS-G型旋转接头利用平衡的密封方式减轻了密封端的磨损程度，提高了寿命；为了保证密封度更加的安稳可靠，特别设计利用了可以自由变化的波纹补偿器以及浮动密封的形式。通过旋转接头上的观察孔可以时刻查看到密封环的使用情况。Ds-G型旋转接头主要用于蒸汽，热水设备行业以及塑料压延密炼机液压设备涂层等机械行业。

技术参数：

规格	型号	A	B	C	D	E	F1	F2	G	H	I	J	K	L	L1	L3	L4	L5	L7	N
15	DS-G15-6	R1/2	G1/8	Rc3/8	Rc1/2	79	29	25	8	55	14	34	15	217	204	191	156	42	20	14
20	DS-G20-8	R3/4	G1/4	Rc1/2	Rc1/2	89	34	30	10	65	18	38	15	244	229	215	175	45	22	18
25	DS-G25-10	R1	G3/8	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	303	288	273	223	63	25	25
32	DS-G32-15	R1-1/4	G1/2	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	294	279	224	57.5	28	32
40	DS-G40-20	R1-1/2	G3/4	Rc1-1/4	Rc3/4	125	6	43	10	92	20	50	48	353	335	316	253	60	30	38
50	DS-G50-25	R2	G1	Rc1-1/2	Rc1	167	54	51	10	95	18	42	49	358	338	317	254	56	32	48
65	DS-G65-32	R2-1/2	G1-1/4	Rc2	Rc1-1/4	186	70	62	14	120	20	50	69	422	394	369	295	72	42	64
80	DS-G80-50	R3	G1-1/2	Rc2-1/2	Rc2	207	75	72	16	130	24	54	71	501	465	443	338	94	45	75

7x24阳光服务

滕州市旭康密封机械有限公司目前有工程技术人员20多人，可随时为您提供在线选型咨询、现场测绘、来图来样设计制造等多种形式咨询和业务服务。
微信报修

为了让客户报修更加便捷，旭康7*24小时微信在线服务，争取在较短的时间内为您提供周到及时科学的售后服务。
VIP全程无忧服务

客户购买旭康旋转接头达到一定数量将享受到旭康密封VIP全程无忧服务，享有优先生产权和异型旋转接头快速设计制造服务。
回访服务

旭康旋转接头自交付三月起，客服人员就会对旋转接头品质、使用情况、满意度等情况进行跟踪和管控，确保为客户提供更高性能的旋转接头产品。
