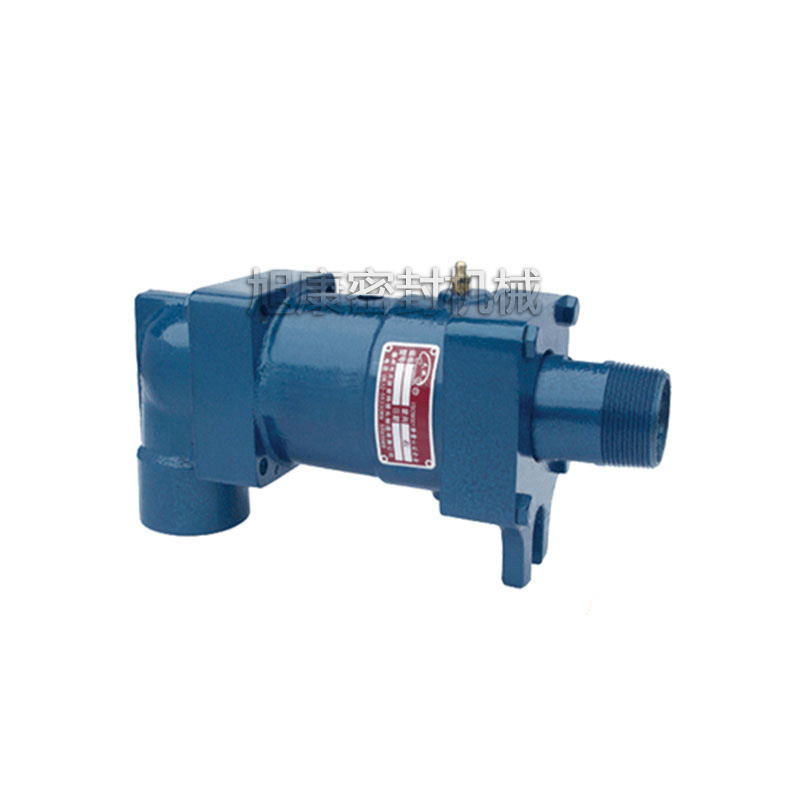

DS-XF型旋转接头

产品技术资料：
高转速：500RPM
高温度：220℃
高压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

产品参数
服务保障
PDF资料下载

DS-XF型旋转接头设计优势：
DS-X型旋转接头又称水用旋转接头利用平衡的密封方式减轻了密封端的磨损程度，提高了寿命；安装于设备两端一端，进出介质同时通过旋转接头完成，且内管与空心轴随设备一起同步旋转。连接方式：螺纹连接，分左右旋，双向流通。流通介质多为水，为了保证密封度更加的安稳可靠，特别设计利用了可以自由变化的波纹补偿器以及浮动密封的形式。通过旋转接头上的观察孔可以时刻查看到密封环的使用情况。

技术参数：

规格	型号	A	B	C	D	E	F1	F2	G	H	I	J	K	L	L1	L3	L4	L5	L7	N
15	DS-X15-6	R1/2	10	Rc3/8	Rc1/2	79	29	25	8	55	14	34	15	217	204	191	156	42	20	14
20	DS-X20-8	R3/4	12	Fc1/2	Rc1/2	89	34	30	10	65	18	38	15	244	229	215	175	45	22	18
25	DS-X25-10	R1	16	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	303	288	273	223	63	25	25
32	DS-X32-15	R1-1/4	19	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	294	293	224	57.5	28	32
40	DS-X40-20	R1-1/2	25	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	48	353	335	328	253	60	30	38
50	DS-X50-25	R2	31	Rc1-1/2	Rc1	267	54	51	10	95	18	42	49	358	338	331	254	66	32	48
65	DS-X65-32	R2-1/2	40	Rc2	Rc1-1/4	186	70	62	14	120	20	50	59	422	394	383	295	72	42	64
80	DS-X80-40	R3	46	Rc2-12	Rc1-1/2	207	75	72	16	130	24	54	71	501	465	443	338	94	45	75
