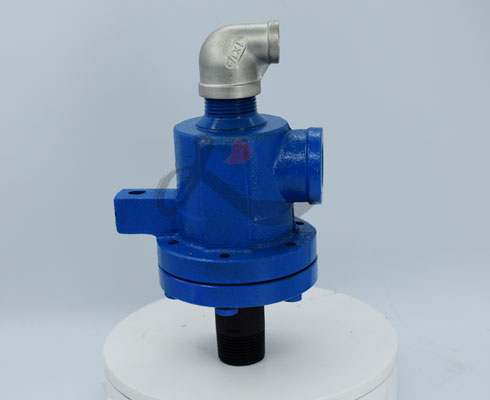

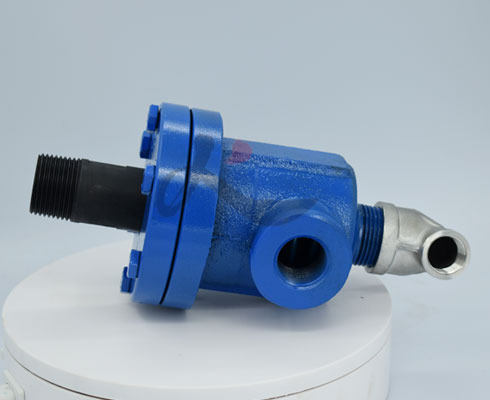

Q型旋转接头
结构特点：外管体直接接到辊子或烘筒上，为主要的旋转部件经过精加工的外管体球面。底盖和浸渍石墨球面密封环共同组成密封可靠的动密封摩擦副，球面密封环在壳体内的环形空间中滑动，加之无油轴承与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高，球面密封环磨损后，借助弹簧的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻度线观察到密封件的磨损程度，当蒸汽、水或其他介子流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻摩擦和磨损延长使用寿命。另外，壳体上采用双支耳支撑，使大规模旋转接头支撑更稳定。密封更稳定。

使用参数： 介质：热油
温度：450℃
转速：200rpm
压力：1.8Mpa

Q型旋转接头：

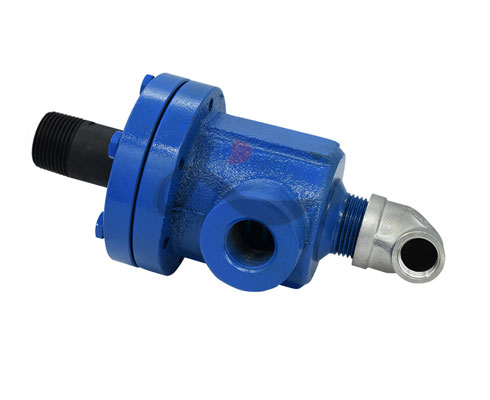

QS-X(20-50)型旋转接头

产品特点：
本类型旋转接头为高温高压条件下，选用两个轴承， 大限度增加支撑间距及支撑面积。从而达到
更加稳定的密封性能。

QS-X(20-50)型旋转接头适用范围：
 高转速：100RPM
 高温度：220℃
 高压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
